外墻掛板在主體結構中主要起外圍護作用和裝飾作用。按照外墻掛板組成的保溫構造層次主要分為單葉板（單層板）、單葉板+保溫板（二合一板）、夾芯保溫板（三合一板）。外墻掛板是自重構件，不考慮分擔主體結構所承受的荷載和作用，其只承受作用于本身的荷載，包括自重、風荷載、地震荷載，以及施工階段的荷載。

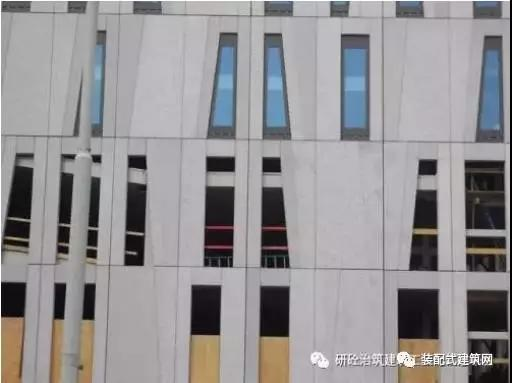

預制混凝土外墻掛板立面分格尺寸大，一般為3米左右，立面整體性好，生產工藝多樣化，建筑風格獨特，可有效處理好圍護裝飾保溫等性能要求，質量標準高。外墻掛板在與主體結構連接形式上靈活多樣，設計與施工可選擇性強，工程造價合理，圍護使用成本低，耐久性好，可與混凝土結構同壽命。
外墻掛板與主體采用柔性連接的點支撐方式，他們與主體連接節點又可分為承重節點和非承重節點兩類。

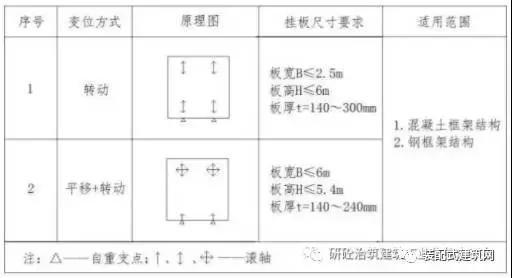

▲預制混凝土外掛墻板連接構造節點類型

掛板與主體結構連接宜設置四個支撐點：當下部?jī)蓚€(gè)為承重點時，上部?jī)蓚€(gè)宜為非承重點；相反，當下部?jī)蓚€(gè)為非承重點時，上部?jī)蓚€(gè)為承重點。
外墻掛板的連接方式為分別為平移式和旋轉式。為保證外墻掛板在地震時適應主體結構的最大層間位移角，點支撐的連接節點一般采用在連接件和預埋件之間設置帶有長圓孔的滑移墊片，形成平面內可滑移的支座。

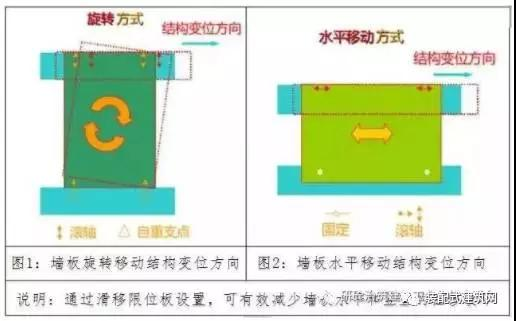

▲PC外掛板連接構造節點運動示意圖

旋轉式連接是當外墻掛板相對于主體結構可能產生轉動時，長圓孔宜按垂直方向設置；平移式連接是當外墻掛板相對于主體結構可能產生平移時，長圓孔宜按水平方向設置。

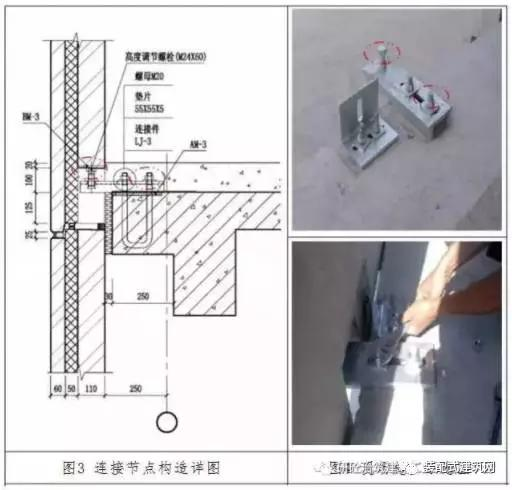

▲PC外掛板連接構造節點示意圖

外掛墻板防水主要靠膠縫材料（物理性能）和空腔構造（構造性能）保證。防水材料宜選用耐候性密封膠，背襯材料宜采用發泡聚乙烯塑料棒，板縫寬度一般不宜大于20mm，材料防水嵌縫深度不得小于20mm，對于普通嵌縫材料，需要做15mm厚保護層。

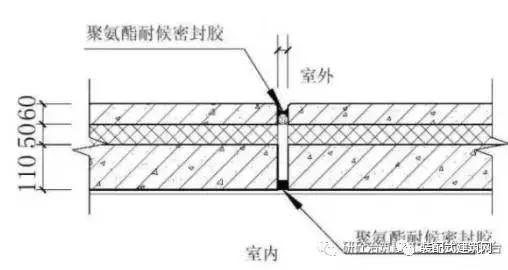

 ▲防水節點詳圖

建筑高度在50米以下的板縫可采用一道材料防水和構造防水相結合的做法；50米以上采用兩道材料防水和構造防水做法。密封膠填縫應保證板十字縫處300mm范圍內水平和垂直縫一次完成。板縫寬度應根據極限溫度變形、風荷載及地震作用下的層間位移、最大拉伸壓縮及施工誤差考慮計算，密封材料應與混凝土具有相容性、低溫柔性、最大伸縮剪切變形等均應滿足設計要求。

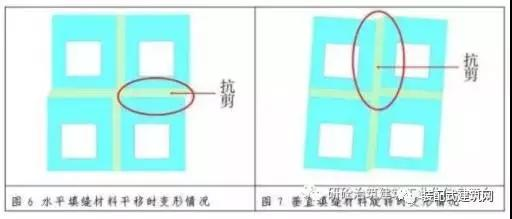

▲PC外掛板接縫處防水材料變形情況表

外墻掛板與主體結構連接形式靈活多樣，設計與施工可選擇性強，不同規格種類決定了深化設計的主要連接方式。外墻掛板的深化設計方式?jīng)Q定了構件的工廠生產成本、運輸成本和施工現場塔吊選型的經濟性與合理性。在前期的深化設計階段，方案應根據生產、運輸、施工工程實際條件確定，包括埋件的位置、吊裝的點位、構件的堆放等來制定。

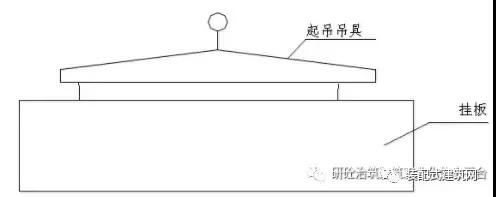

外墻掛板的吊裝校正，可采用“起吊—就位—初步校正—精細調整”的作業方式。墻板在起吊時，繩索與構件夾角不宜小于45°，當不能滿足起吊要求時，可采用專用吊具，并應經驗算確定。

外墻掛板在進場后主要的質量控制在施工階段，施工安裝人員應充分了解安裝技術和質量的檢驗標準，例如外墻掛板為獨立承重構件，施工人員安裝時，應嚴禁在板縫內放置硬質墊塊，避免墻板通過墊塊傳力導致節點連接破壞。所以在外墻掛板試安裝階段前，就應對施工安裝人員提前進行安裝技能培訓和安全生產培訓工作。
大規模應用裝配式預制外墻掛板，既能縮短工期，又環保節能。與傳統工藝相比，裝配式外墻板在工廠生產線生產，產品品質及尺寸偏差有本質提升。除此之外，整體設計、生產的預制混凝土外墻掛板，具有更好的熱工效果，除施工過程節能外，建筑在運行中也能保持非常低的能耗。此外，應用裝配式預制混凝土外墻掛板，還可避免施工通病造成的缺陷和返工，保障了施工質量，大大提高工程可靠性。
